Радарная технология непрерывного измерения уровня

Принцип работы радарного уровнемера Accu Wave основан на хорошо опробованном методе непрерывной частотной модуляции сигнала (FMCW). FMCW технология использует электромагнитные волны Х диапазона в полосе около 10 ГГц.

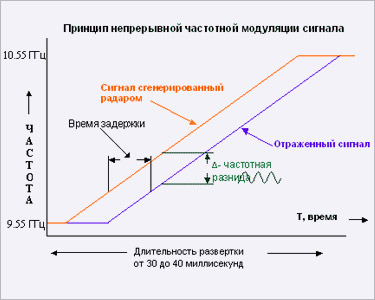

Радар обеспечивает качание частоты от 9,5 ГГц до 10,5 ГГц. Электромагнитная волна генерируется антенной (волноводом) радара и посылается к зеркалу измеряемой поверхности. Дойдя до поверхности жидкости, электромагнитная волна отражается, возвращаясь к антенне радара. Время и частота возвращенной волны между ее генерацией и возвратом, фиксируется электроникой уровнемера (см. рисунок). Эти значения прямо пропорциональны расстоянию от антенны радара, до поверхности измеряемой жидкости. Время задержки t преобразуется в частоту и описывается уравнением:

f=df/dt * t

где df/dt - скорость развертки
